XBOX One – Einbau SSD, Formatierung und Firmware-Setup

Vor kurzem habe ich davon berichtet, wie ich unsere XBOX One (2015) zerlegt habe, um sie fit zu machen für die letzte Etappe vor der neuen Konsolengeneration. Ich habe nach der Reinigung einen neuen, leiseren und effektiveren Lüfter von Noctua eingebaut und die interne Festplatte durch eine schnelle SSD getauscht. Wenn ihr wissen wollt, welchen Geschwindigkeitsvorteil eine SSD beim Laden von Spielen bringt, schaut euch dieses Video an. Beim Austauschen der Festplatte durch eine SSD gibt es einige Dinge zu beachten, eine gängige Anleitung im Internet hat bei mir leider nicht funktioniert (wohl weil die von mir gekaufte SSD keine Standard-Größe hat), ich habe mir meinen eigenen Weg gesucht. Viel Spaß beim Lesen und Geduld beim Nachmachen!

In diesem Beitrag berichte ich, wie ich die interne Festplatte der XBOX One (2015) durch eine schnellere SSD getauscht habe. Dafür musste ich diese zunächst am PC formatieren und die Firmware vorinstallieren.

Was wird benötigt? Eine 2,5″ SATA-SSD mit einer Ausgangskapazität von genau 500GB oder 1TB (ab 60€). Abweichende Zwischengrößen gehen auch, können aber Probleme machen, wie ich selbst feststellen musste (das Tool hat unter Windows nicht funktioniert). Noch größere Datenträger werden auch nicht unterstützt. Außerdem brauchen wir ein SATA zu USB 3.0 Adapterkabel (ab 8€) und einen mind. einen USB-Stick mit 8 GB Speicherplatz (bevorzugt USB 3.0). Des weiteren werden für die Demontage ein Set Torx-Schraubendreher und Plastik-Gehäuseklipper benutzt.

Einige Hinweise

Wenn ihr den Umbau selber wagen möchtet, lest euch bitte zuerst folgende wichtige Hinweise durch. Sie beziehen sich auch auf spätere Schritte und können euch den einen oder anderen Ärger sparen.

➤ Meine Beschreibung bezieht sich auf die erste Generation der XBOX One, das Vorgehen bei der neueren S-Version scheint aber weitestgehend gleich zu sein. Durch das Öffnen des Konsolengehäuses (das Entfernen des Microsoft-Siegels an der Rückseite) verliert ihr euren eventuell noch vorhandenen Garantieanspruch. Ihr handelt auf eigenes Risiko!

➤ Bevor ihr die XBOX One zerlegt, solltet ihr prüfen, ob in den Einstellungen die Cloud-Synchronisation der Spielstände aktiv ist und ihr eure Microsoft/XBOX-Anmeldedaten noch kennt, damit keine Daten verloren gehen.

➤ Der von mir gezeigte Weg zur Vorbereitung der SSD ist nicht der kürzeste. Das hängt damit zusammen, dass ich mir für das Upgrade eine günstigere 470Gb SSD geholt habe, in Unwissenheit darüber, dass dies zu Problemen bei der Partitionierung führen kann: Das Tool xboxonehdd-master hat mir bei der Ausführung unter Windows verschiedene Fehlermeldungen ausgegeben, so dass ich gezwungen war, die Linux-Version zu nutzen, was aber eigentlich genau so einfach ist.

➤ Das OSU1 Offline System Update funktioniert nur mit einer älteren oder gleichwertigen XBOX One Firmware-Version. Das OSU1-Archiv wird zwar von Microsoft nach einem Update regelmäßig aktualisiert, trotzdem scheint dies immer einige Tage zu dauern. Wenn eure XBOX One also gerade erst ein Update installiert hat, solltet ihr nicht direkt mit dem Umbau loslegen. Sonst kann es sein, dass es mit dem Installieren der Firmware nicht klappt. So ging es mir nämlich!

Alte Festplatte ausbauen

Jetzt geht’s los! Zunächst solltet ihr euch aus dem Einstellungen-Fenster der XBOX One die aktuell installierte Firmware-Version notieren (im Update-Bereich). Das ist hilfreich, um diese später mit der Versionsnummer des Offline System Updates (OSU1) abzugleichen. Die Demontage funktioniert nach dem Sandwich-Prinzip, sobald man das Gehäuse abgenommen hat lässt sich die Festplatte ohne weiteres entnehmen. Wenn man erst einmal weiß, wo man anfangen muss, ist es gar nicht so schwer.

Ich habe die Arbeitsschritte in meinem ersten Mod-Beitrag zur XBOX ONE ausführlich beschrieben und werde deshalb an dieser Stelle nicht mehr darauf eingehen. Schaut dazu hier…

SSD vorbereiten

Damit die SSD von der XBOX überhaupt erkannt wird, muss diese am PC entsprechend eingerichtet werden. Dazu sind einige Arbeitsschritte nötig. Ihr könnt dies theoretisch auch machen, bevor ihr die alte Festplatte ausbaut, dazu unten mehr.

Zunächst laden wir einige Dateien herunter, welche später benötigt werden.

  • Auf dem PC benötigen wir das XBOX One Offline System Update (OSU1), welches hier heruntergeladen werden kann. Das Update entpacken und kopieren wir später – nach der SSD Partitionierung – auf einen USB-Stick.
  • Außerdem benötigen wir zur Formatierung und Partitionierung der neuen SSD das Skript-Tool XBOX One HDD Master 9, welches hier heruntergeladen werden kann. (Download „Script version 9“). Das Tool entpacken und in einem einfach zu erreichenden Ort auf der Festplatte abspeichern (wegen der Konsoleneingabe später!), z.B. C:\xboxonehdd_master\.

Linux Live-System starten

Bei mir hat die Partitionierung unter Windows, wohl wegen der abweichenden Größe meiner SSD nicht funktioniert. Wollt ihr euer Glück unter Windows versuchen, schaut im „Windows“ Ordner von xboxonehdd-master nach, dort findet ihr eine Englischsprachige Anleitung, die Schritte sind ähnlich. Zuvor muss allerdings das US Englische System-Sprachpaket installiert sein. Für meinen Weg ladet ihr euch nun ein Abbild einer aktuellen Linux-Distribution (z.B. Ubuntu 20.04 LTS) sowie das Tool LinuxLive USB Creator herunter.

  • Nutzt das Tool mit einem freien USB-Stick (mind. 6Gb) um euch ein bootfähiges Linux Live-System zu erstellen.
  • Startet nun den Rechner mit eingestecktem USB-Stick neu, im Idealfall startet nun Linux. Wenn das nicht der Fall ist, müsst ihr in eurem System-BIOS/UEFI zunächst das Booten von USB erlauben. Wie ihr das macht, erfahrt ihr in diesem Beitrag (Abschnitt „Das Setup starten“).
  • Mit „Ubuntu … ausprobieren“ startet ihr das Live-System. Es läuft komplett über den USB-Stick und den Arbeitsspeicher, so dass keine Änderungen an eurer Festplatte oder eurem Windows vorgenommen werden.

SSD partitionieren

Wenn ihr alles vorbereitet habt, startet das Linux Live-System und verbindet die neue SSD der XBOX per Adapter mit dem PC. Diese wird nun automatisch eingehängt.

Zur Info: Das Laufwerk der XBOX One hat immer folgende Partitionen, wobei User Content die einzige Partition mit variabler Größe ist.

Jetzt wird es etwas komplizierter. Vergewissert euch, wo sich die zuvor heruntergeladenen Dateien auf der Festplatte befinden (diese wird durch einen Klick im Schnellzugriff des Linux-Dateiexplorer zunächst eingehängt!). Den Adresspfad benötigen wir gleich. Notfalls könnt ihr das Tool xboxonehdd-master auch jetzt noch herunterladen und im Downloadverzeichnis des temporären Benutzers belassen (/home), da es nicht groß ist. Nun das Terminal aufrufen (Strg+Alt+T) und mit den folgenden Befehlen das xboxonehdd-master Linux-Skript ausführen. In diesem Beispiel befindet sich das Tool im Home-Verzeichnis von Linux, ihr müsst den entsprechenden Pfad aus dem Datei-Explorer auslesen. Einhängen der Festplatte nicht vergessen!

cd /home/user/Downloads/xboxonehdd-master/linux

Nun müssen wir das Skript noch ausführbar machen.

chmod +x ./create_xbox_drive.sh

Als Administrator starten. Ihr bekommt nun die möglichen Befehlsparameter als Bestätigung.

sudo ./create_xbox_drive.sh
Last Updated: 2018.05.10.7.0
Usage: create_xbox_drive.sh [options]

Options:
-c|--source      Source drive to copy data to target drive -d with -s 2
-d|--drive       Target drive to install Xbox filesystem
-s|--stage       Install stage [0|1|2|3]
                 0 - will fully erase drive -d
                 1 - will erase and partition drive -d
                 2 - will copy source drive -c data to target drive -d
                 3 - will rewrite drive -d GUIDs
-t|--disktype    Disk GUID to set [0|1|2]
                 0 - 500GB
                 1 - 1TB
                 2 - 2TB
-m|--mirror      Mirror standard partition sizes specified with -t on drive -d
                 Not using this option will autosize 'User Content'
-h|--help        Display help

Examples:
create_xbox_drive.sh -d /dev/sdb -s 0 (Erase a drive)
create_xbox_drive.sh -d /dev/sdb -s 1 -t 2 -m (Partition standard 2TB drive)
create_xbox_drive.sh -d /dev/sdb -s 3 -t 2 -m (Rewrite 2TB GUIDs)

Wichtig: Bevor wir nun mit der Partitionierung anfangen, müsst ihr wissen, welche Laufwerksbezeichnung die SSD im Linux-Livesystem hat (/dev/sd*). In dem ihr das sich im selben Ordner befindende Skript list_part_info.sh nach dem gleichen Prinzip ausführt, bekommt ihr alle eingehängten Datenträger aufgelistet und könnt an der Größe oder Bezeichnung erkennen, welches das richtige Laufwerk ist. Alternativ könnt ihr das vorinstallierte Programm gparted benutzen.

Nun muss das Laufwerk formatiert und richtig partitioniert werden. Wichtig: Passt bei dem folgenden Befehl die Laufwerksbezeichnung (z.B. „/dev/sdd“) und die Größe der SSD (Parameter -t) entsprechend euren Gegebenheiten an. Solltet ihr wie ich ein nicht Standardgröße-Datenträger haben, wählt die Vorgabe, welche der Größe am nähesten kommt (bei mir 470Gb = 500Gb). Die möglichen Parameter sind im oberen Abschnitt abgebildet.

sudo ./create_xbox_drive.sh -d /dev/sd* -s 1 -t 0

Dadurch, dass wir den Parameter -m weglassen, wird die variable Partition „User Content“ automatisch an die tatsächliche Größe der SSD angepasst. Der Prozess dauert nur wenige Sekunden. Gab es keine Fehler, schreibt ihr nun die finale Partitionstabelle mit folgendem Befehl auf die SSD:

sudo ./create_xbox_drive.sh -d /dev/sd* -s 3 -t 0

Damit ist die Partitionierung abgeschlossen. Das Skript sollte euch folgende Ausgabewerte zur Bestätigung anzeigen, wenn alles geklappt hat:

5B114955-4A1C-45C4-86DC-D95070008139 /dev/sd* (2TB)
25E8A1B2-0B2A-4474-93FA-35B847D97EE5 /dev/sd* (1TB)
A2344BDB-D6DE-4766-9EB5-4109A12228E5 /dev/sd* (500GB

GUID Dev Size Name
5B114955-4A1C-45C4-86DC-D95070008139 /dev/sdb (2TB)
B3727DA5-A3AC-4B3D-9FD6-2EA54441011B /dev/sdb1 (41.0 GiB) 'Temp Content'
869BB5E0-3356-4BE6-85F7-29323A675CC7 /dev/sdb2 (1.6 TiB) 'User Content'
C90D7A47-CCB9-4CBA-8C66-0459F6B85724 /dev/sdb3 (40.0 GiB) 'System Support'
9A056AD7-32ED-4141-AEB1-AFB9BD5565DC /dev/sdb4 (12.0 GiB) 'System Update'
24B2197C-9D01-45F9-A8E1-DBBCFA161EB2 /dev/sdb5 (7.0 GiB) 'System Update 2'

Der nächste Schritt kann entweder direkt im Linux-Livesystem oder auch unter Windows erledigt werden.

Systemdaten kopieren

Nun entpackt ihr das zu eurer Firmware passende Offline-Update OSU1.zip in ein temporäres Verzeichnis. Auf der SSD Partition „System Update“ erstellt ihr einen Ordner mit dem Namen „A“ und „B“ und kopiert aus dem OSU1-Archiv folgende Dateien in das entsprechende Verzeichnis:

A/host.xvd
A/SettingsTemplate.xvd
A/system.xvd
A/systemaux.xvd
A/systemmisc.xvd
A/systemtools.xvd
B/host.xvd
B/SettingsTemplate.xvd
B/system.xvd
B/systemaux.xvd
B/systemmisc.xvd
B/systemtools.xvd

/updater.xvd (direkt in "System Update"!)

Das OSU1 enthält nicht die Mediendatei für das Bootlogo der XBOX. Wollt ihr diese Animation sehen (anstatt einem schwarzen Bild), verbindet die alte HDD mit dem PC und kopiert euch die Datei bootanim.dat aus der „System Update“ Partition auf die neue SSD in den A-Ordner. (Ihr findet die Datei wahrscheinlich auch zum Download in diesem Forum.)

Einbau und Setup

Nun benötigen wir den USB-Stick für den letzten Schritt. Stellt sicher, dass dieser als NTFS formatiert ist (Computer, Rechtsklick „Formatieren…“) und kopiert dann den kompletten $SystemUpdate Ordner aus dem OSU1 Offline Update darauf.

Theoretisch könnt ihr die XBOX nun wieder zusammenbauen. Ich habe der Geschichte allerdings nicht ganz vertraut (zurecht, wie sich zeigen sollte) und die Konsole erst einmal „offen“ verkabelt, um die SSD zu testen.

Wenn alles angeschlossen ist, steckt ihr nun den USB-Stick mit dem Systemupdate auf der linken Seite der XBOX ein und startet die Konsole.

Fast fertig…

Nach dem Einschalten werdet ihr von der Fehlermeldung „Something went wrong“ (E106) begrüßt. Das ist normal. Über das Menü „Troubleshoot“ oder „Fehlerbehebung“ hangelt ihr euch zu dem Punkt „Offline System Update“. Nun versucht die XBOX, das Firmwareupdate anzuwenden (s. Bild). In der Theorie läuft das Update erfolgreich ab und ihr könnt die Konsole nach der Ersteinrichtung nutzen.

Doch nicht so einfach (E101, E102)

Bei mir hat das System Update mehrmals nach der Hälfte des Vorgangs mit einer erneuten Fehlermeldung (E101 oder E102) abgebrochen. Die Suche nach den Fehlercodes hat mir leider nicht weiter geholfen. Ich habe dann aber mehr oder wenig zufällig herausgefunden, dass die Konsole genau in den Tagen, als ich den ersten XBOX Blogbeitrag geschrieben habe und mich mich noch in der Vorbereitung für diesen Teil befand, noch einmal ein Update heruntergeladen hatte. Mist! Bei Microsoft finden sich keine genauen Angaben, wann das OSU1 Archiv auf die neueste Version aktualisiert wird. Laut diversen Foren dauert es wohl einige Tage. Lediglich anhand des Zeitstempels der Archivdatei kann man schätzen, ob dies aktuell ist. Zum Glück hatte ich mir noch nicht die Mühe gemacht und die Konsole wieder zusammengebaut, also habe ich den gesamten Prozess von der Formatierung bis zum Update noch einmal wiederholt, allerdings ohne Erfolg. Ich war mir dann auch nicht mehr ganz sicher, ob es wirklich an der Versionsdifferenz liegt, oder doch an der Größe meiner neuen SanDisk SSD PLUS SATA III (480Gb anstatt 500Gb Standard). Mehrere Internet-Beiträge warnen davor, von 500Gb, 1Tb oder 2Tb abweichende Größen zu nutzen, da dies zu Fehlern führen könne.

Mit der Holzhammer-Methode

Nach sehr langem Lesen (…) in verschiedenen Foren bin ich schließlich in den Foren von GBATEMP auf einen Beitrag gestoßen, wo ein verzweifelter User ein ähnliches Problem hatte und dieses beheben konnte, in dem er für den Update-Prozess wieder die alte HDD eingebaut hat (kann den genauen Post leider nicht mehr finden!).

Entbehrt sich jeglicher Logik, aber es hat tatsächlich bei mir geklappt! Ich habe mit der SSD erneut das OSU1 Update versuch, und an dem Punkt wo das Update fehlgeschlagen ist, habe ich die Konsole dann ausgeschaltet und wieder die alte (unveränderte und funktionierende) HDD eingebaut. Nach dem Start (OSU1-Stick weiterhin eingesteckt) erwartete ich, einfach wieder auf dem alten Startbildschirm zu landen, stattdessen wurde zu meiner Überraschung das mit der SSD begonnende Update einfach fortgesetzt. Als ich dann nach erfolgreichem Abschluss Willkommen geheißen wurde und im Einrichtungsdialog landete, habe ich die Konsole ausgeschaltet und aus Neugier wieder die SSD eingebaut. Nach dem Einschalten landete ich entgegen meiner Erwartung nicht erneut im Update-Prozess, sondern direkt im Setup und konnte die Einrichtung abschließen. Es hat geklappt!

Weitere Lösungsvorschläge

Dieser frustrierte Schritt hatte bei mir so einen „Aha“ Effekt ausgelöst, dass ich mich dann erst dazu entschieden habe, auf meinem Blog davon zu berichten. Vielleicht sitzt der ein oder andere von euch ja vor dem selben Problem.

Wenn ihr das Upgrade ebenfalls nach Schema F durchgeführt habt, es bei euch aber trotz passender Firmware und SSD noch nicht funktioniert, helfen euch vielleicht folgende Vorschläge weiter:

  • Schaut euch die readme.txt des Tools xboxonehdd-master an, dort wird der Upgrade-Vorgang noch einmal im Detail [auf Englisch] beschrieben. Vielleicht ist euch ein Fehler unterlaufen.
  • Habt ihr ein zweites USB zu SATA Adapterkabel parat, könnt ihr anstatt dem OSU1 nach dem ersten Schritt (Formatierung) auch die Systemdateien der alten XBOX Festplatte auf die neue SSD spiegeln. Dazu benutzt ihr folgenden Befehl
sudo ./create_xbox_drive.sh -c /dev/sd* -d /dev/sd* -s 2 -t 0

Vergesst dabei nicht, den Quell- und Zielpfad (/dev/sd*) sowie die Größe (Parameter -t) an eure Situation anzupassen.

  • Lest euch im GBATEMP Forum ein, dort werden viele typische Probleme besprochen, welche beim Upgrade auftreten können.
  • Probiert das Upgrade unter Windows, wenn es mit der Partitionierung Probleme gibt.

Was hat’s nun gebracht? Einige Zahlen

Von den ausgeschriebenen 480GB Speicherkapazität sind formatierungsbedingt etwas weniger tatsächlich verfügbar, wie am PC eben auch. Abzüglich der weiteren XBOX Systempartitionen bleiben bei mir für Benutzerdaten immerhin 346,9 Gb an freiem Speicher übrig, wovon direkt nach der Einrichtung nur ungefähr 100 Mb belegt zu sein scheinen (s. Bild). Mit der Original 500 Gb Festplatte waren insgesamt 365 Gb verfügbar, der Unterschied ist also gering (-19 Gb). Der freie Speicherplatz reicht für meine Zwecke locker aus.

Außerdem habe ich den Systemstart, das Herunterfahren sowie die Ladezeit beim Start von Spyro: Reignited Trilogy gemessen:

Zeit in Min./Sek.Seagate HDD (Original)SanDisk SSD PLUS (Mod)
Kaltstart bis zum Homescreen (+ Zeit bis Kacheln vollständig geladen)01:03 (+00:07)00:48 (+00:04)
Ausschalten bis Betriebslicht aus (+ Zeit bis Lüfterstillstand)00:12 (+02:31)00:11 (+ 02:06)
Ladezeit Spyro: Reignited Trilogy
– Zeit bis zum Hauptmenü
– Ladezeit Level „Glimmer“

00:21
00:24

00:15
00:12

Mein Fazit

Ich habe den Eindruck, dass die Modifikation besonders beim Systemstart etwas gebracht hat. Das merkt man vor allem daran, dass nach dem Erscheinen des Startbildschirms sofort alle Kachelbilder geladen sind und die Navigation zu beginn nicht mehr ruckelt. Während der Benefit beim Laden von Spyro eher gering ausgefallen ist, scheint es bei Spielen wie Red Dead Redemption 2 oder The Witcher 3 wesentlich flotter zu gehen, auch wenn ich da zuvor keine Ladezeiten gemessen habe. Insbesondere beim schnellen Reisen durch die Spielwelt (Laden von Texturen und Modellen) scheint der Level-Aufbau flotter und die Framerate stabiler zu bleiben. Ich vermute, dass das neue Geschwindigkeitspotential der SSD auch maßgeblich mit der Optimierung der entsprechenden Game-Engine zusammenhängt. Nun, einige Wochen später, kann ich behaupten, dass sich der Umbau (zusammen mit der Lüftermod aus Teil 1!) für unsere XBOX ONE definitiv gelohnt hat, auch wenn es nicht so einfach war wie gedacht. Alles läuft stabil.

Ihr habt noch Fragen zum Umbau? Einen Fehler entdeckt oder auf ein Problem gestoßen? Hinterlasst doch einen Kommentar unter diesem Beitrag! Euch hat der Beitrag weiter geholfen? Ich freue mich auch, wenn ihr meine Posts teilt, weiterempfehlt oder euch im E-Mail Verteiler einschreibt 🙂 –>

Notebook: Schnellen SSD-Speicher nachrüsten

Der Windows-Start dauert eine halbe Ewigkeit? Programme laden nur sehr langsam? Das ist eine Schwäche, die sich viele Notebooks – vor allem im niederen Preissegment – teilen. Wenn die Leistung der Festplatte nachlässt, wirkt sich das auf die gesamte „Benutzererfahrung“ aus. Natürlich ist ein Datenträger auch ein Verschleissprodukt, aber meiner Erfahrung nach versagen bei günstigen Notebooks als erstes der Akku und die Festplatte.

günstig und unkompliziert

Produktbeispiel, hier vom Hersteller Western Digital

Die meisten neueren Notebooks werden inzwischen sowieso mit deutlich schnelleren SSDs ausgestattet. Diese funktionieren ähnlich wie USB-Flashspeicher [1] und haben eine um ein Vielfaches höhere Datendurchsatzrate und kürzere Zugriffszeiten. Dadurch verkürzt sich nicht nur die Startzeit erheblich, sondern Programme starten prompt und die Ladezeiten von Spielen sind kürzer. Die SSD ist auch deutlich leiser und leichter. Und hier kommen wir schon zum Thema dieses Beitrags: Wenn der alte Laptop lahmt, könnt ihr durch einen einfachen und günstigen Tausch der Festplatte einen ordentlichen Geschwindigkeitsvorteil herausholen!

Da sich SSD-Technik inzwischen auf dem Markt etabliert hat, sind 2,5″ SSD-Datenträger für Notebooks bereits ab 30€ zu haben. [2] Sonst benötigt man zum Wechsel nur ein Set von Elektronik-Schraubenziehern und etwas Fingerspitzengefühl. Also, los geht’s!

Daten migrieren

Ach so, fast vergessen: Was passiert mit meinen Dateien und, ahem, Windows? Die sind bei einem Wechsel des Speichermediums natürlich weg. Ihr habt also zwei Möglichkeiten: Datensicherung erstellen, Windows-Produktschlüssel notieren (Windows 10: Mit Microsoftkonto verknüpfen) und das Betriebssystem auf der SSD neu installieren. Die zweite und komfortablere Option besteht darin, den Inhalt der alten Festplatte auf die Neue zu „klonen“. Das geht mit der richtigen Software im Prinzip sehr einfach, wenn man dabei zwei, drei Dinge beachtet.

  1. Ihr benötigt entweder einen zweiten PC mit Anschlussmöglichkeit für die neue SSD oder (vorzugsweise) eine USB 3.0 SATA Adapter für diese. In beiden Fällen muss das Datenabbild der bisherigen Festplatte auf die neue Übertragen werden.
  2. Der belegte Speicherplatz muss geringer sein als die Gesamtkapazität der neuen SSD, damit der Inhalt gespiegelt werden kann. Die tatsächliche Kapazität der alten Festplatte ist dabei nicht so wichtig, da der „leere“ Speicherbereich im Datenabbild ignoriert wird. Beachtet aber bei der Auswahl, dass ihr aufgrund der Formatierung des Dateisystems z.B. bei einer 256 Gb SSD effektiv nur ca. 238Gb nutzen könnt. Size matters!

Auf die Möglichkeit der Neuinstallation von Windows möchte ich hier nicht genauer eingehen, ihr könnt auf meinem Blog dazu mehr erfahren (am Beispiel von Windows 7).

Klonen !? Das geht doch nur mit Schafen. Im Falle der SSD ist das eine sehr praktische Funktion, da neben den tatsächlichen Dateien auch die Informationen aus dem Dateisystem, der -Partition sowie wichtige Bootparameter des Betriebssystems mit übernommen werden, welche einen reibungslosen Start trotz geänderter Hardware ermöglichen. Und für die SSD macht das keinen vitalen- oder Leistungsunterschied, ob die Daten ursprünglich auf „Festplatten-Art“ angeordnet waren.

Einige Hersteller bieten zur ihrer SSD ein kostenloses Tool zur Datenmigration (auch Klonen) der Festplatte an. Beispielsweise seien hier Acronis True Image WD/SanDisk Edition oder Samsung Data Migration Tool genannt. Diese setzen allerdings voraus, dass die SSD vom Programm erkannt und validiert werden kann, was im Fall von einer per USB-Adapter angeschlossenen SSD bei mir nicht der Fall war.

Ich habe also ein herstellerunabhängiges Programm gesucht. Das ist etwas knifflig, da es einige Tools gibt, welche das Klonen von Datenträgern anbieten, es aber oft (im Falle der kostenlosen Version) als Premium-Funktion verstecken. Geklappt hat es bei mir schließlich mit EaseUS Todo Backup Home Free/Trial (ca. 120Mb), aber nur genau mit der „Todo“ Programmversion.

Zunächst solltet ihr die Daten der alten Festplatte „vorbereiten“. Sprich, unnötige Programme deinstallieren, Datenträger bereinigen und defragmentieren (Daten auf der Festplatte zu einem Haufen zusammenführen). Mehr dazu hier. Das verkürzt die Größe und damit die Transferzeit des Festplattenabbildes.

Anschließend die SSD verbinden und EaseUs ToDo starten. Im Hauptmenü links den Klonen-Button ausfindig machen, der folgende Dialog ist recht selbsterklärend. Noch einmal die Laufwerksbuchstaben und den Speicherplatz auf ihre Richtigkeit prüfen und den Prozess starten. Das sieht dann in etwa so aus – und dauert je nach Belegung einige Minuten. Die erfolgreiche Migration wird mit einer Abschlussmeldung quittiert:

Festplatte durch SSD tauschen

Ich übernehme keine Haftung für Schäden! Ihre verliert ggf. eure Herstellergarantie.

Jetzt kommt der wahrscheinlich schwierigste Teil des Unternehmens: Das Öffnen des Notebook-Gehäuses. Das wiederum ist von Gerät zu Gerät verschieden. Während einige, meist ältere Modelle, auf der Unterseite noch eine getrennte Abdeckung für Festplatte, Arbeitsspeicher und Akku haben, gibt es bei den neueren, schlanken Notebooks nur noch eine geschlossene Rückseite. In beiden Fällen benötigt ihr neben einem Set Elektronikschraubenziehern einen flachen, dem Gitarrenspiel ähnlichen „Plastikchip“ (oder etwas Vergleichbares wie eine alte Checkkarte) zum Öffnen des zusammengeklippten Plastikgehäuses. Beachtet analog zum Text die Bilderstrecke!

Zunächst den Akku entnehmen, Laptop herumdrehen und alle Schrauben (in der Regel) lösen. Falls sich die Festplatten-Abdeckung separat lösen lässt, seit ihr hier schon fertig! (Bild 1) Eine der Schrauben hält das ggf. vorhandene CD-Laufwerk fest, welches nun „Plug & Play“ aus dem Gehäuseschacht herausgezogen werden muss, damit später die Gehäuseabdeckung entfernt werden kann. Nun mit dem Plastikchip am Gehäuseübergang vorsichtig, langsam dazwischen und rundherum fahren, bis sich die Abdeckung mit einem Klicken zu lösen beginnt. Im Zweifelsfall findet ihr zu vielen Notebook-Serien z.B. auf YouTube eine Demontage-Anleitung! Das Notebook wieder herumdrehen und die Oberseite samt Tastatur vorsichtig hochklappen. Hier müsst ihr zunächst das Breitbandkabel von Tastatur und Touchpad, Gehäusetasten usw. mit der Hand oder einer Pinzette lösen, dazu einfach am Stecker das Plastikscharnier hochkippen. Nun ist der Blick frei auf das Innenleben. Die Festplatte ist normalerweise in einer Extrahalterung fixiert, welche zunächst gelöst und dann die Festplatte daraus mit weiteren vier Schrauben entfernt werden kann. Bei dieser Gelegenheit bietet es sich an, den Lüfter gleich vom Staub zu befreien!

Die neue SSD wird genau so wieder eingesetzt. Vor dem Schließen der oberen Abdeckung nicht vergessen, alle Breitbandkabel vorsichtig wieder sauber in die Halterungen zu stecken und diese zu arretieren! Nun die Abdeckung aufsetzen und durch gleichmäßigen Druck an den Rändern wieder einrasten lassen. Bevor ihr nun mühevoll alle Schrauben wieder einsetzt – zunächst die Erfolgskontrolle: Geht die Kiste an und Windows startet, habt ihr alles richtig gemacht! 🙂

Windows für SSD optimieren

Noch etwas wichtiges zum Schluss. Während Windows 10 die neue SSD automatisch als solche erkennen sollte, ist das bei Windows 7 nicht zwingend der Fall. Unnötig häufige Schreibzugriffe verkürzen die Lebenszeit einer SSD erheblich, deswegen sollten einige Windows-Einstellungen angepasst werden (Stichwort: TRIM).

Öffnet die Kommandozeile (Eingabe „cmd“ im Startmenü, Rechtsklick) als Administrator und führt folgenden Befehl aus

fsutil behavior set DisableDeleteNotify 0

Ihr solltet die Rückmeldung DisableDeleteNotify = 0 erhalten. Öffnet nun zur Kontrolle aus dem Windows Zubehör das Defragmentierungstool und prüft, ob in der Liste der Datenträger die SSD als Solid-State-Disk aufgeführt und die Defragmentieren-Funktion entsprechend deaktiviert ist. Das sollte für’s Erste reichen!

Bei wintotal.de findet ihr noch weitere Infos rund um das Thema Windows und die SSD.

Der Geschwindigkeitsunterschied sollte deutlich zu merken sein! Noch ein bisher nicht erwähnter Vorteil ist übrigens, dass die SSD gegenüber der Festplatte deutlich weniger empfindlich auf Erschütterungen reagiert. Solltet ihr noch Fragen oder Anregungen zu diesem Artikel haben, schreibt doch in die Kommentarspalte unten.

Wenn euch dieser Beitrag gefallen hat, meldet euch doch für das praktische Email-Newsletter an, um über künftige Beiträge informiert zu werden!

OneDrive: 100Gb kostenlosen Cloudspeicher sichern

Microsoft bietet mit seinem Dienst OneDrive eine kostenlose Cloud-Speichermöglichkeit im Internet an, welche mit 15Gb startet. Im Rahmen eines Bing-Bonusprogrammes habt ihr nun die Möglichkeit, euch für begrenzte Zeit 100Gb zusätzlichen Speicherplatz zu sichern: http://bit.ly/1E0bWUz

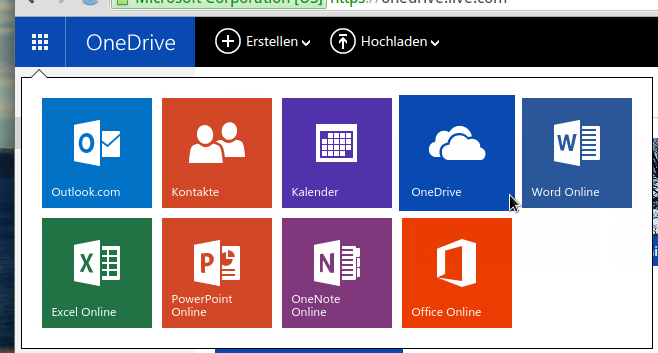

110gbonedrive
