XBOX One Kühlung – Wärmeleitpaste und Lüftermod

Zuletzt habe ich unsere XBOX One wieder rausgekramt, die wir uns damals gemeinsam mit The Witcher 3 angeschafft hatten. Sie hat inzwischen schon ein paar Macken, zum Beispiel stottert der Sound gelegentlich und die Ladezeiten diverser Titel sind recht lange. Auch wenn Ende des Jahres aller Voraussicht nach die nächste Konsolengeneration erscheinen wird: Zurücksetzen wollte ich sie sowieso schon länger einmal. Via reddit bin ich zufällig auf ein Thema gestoßen, wo der Einbau eines Dritthersteller-Lüfters zu Gunsten der Lautstärke und Betriebstemperatur diskutiert wurde [1]. Da mich das Thema interessiert hat, habe ich etwas mehr über das Modding der XBOX recherchiert und dabei erfahren, dass das Austauschen der internen Festplatte durch eine SSD wohl auch ganz einfach zu machen sei und einen Geschwindigkeitsvorteil mit sich bringt. [2] Also, los gehts!

Im ersten Beitrag dieser zweiteiligen Serie möchte ich euch zeigen, wie ich die Kühlung meiner XBOX One (2015) verbessert und den Betrieb leiser gemacht habe.

Demontage und Reinigung

Meine Beschreibung bezieht sich auf die erste Generation der XBOX One, das Vorgehen bei der neueren S-Version scheint aber weitestgehend gleich zu sein. Durch das Öffnen des Konsolengehäuses (das Entfernen des Microsoft-Siegels an der Rückseite) verliert ihr euren eventuell noch vorhandenen Garantieanspruch. Ihr handelt auf eigenes Risiko!

Für die Demontage der einzelnen Hardware-Komponente benötigt ihr als Werkzeug zwei verschiedene Torx-Schraubendreher sowie mindestens einen Gehäuseöffner aus Plastik (ein stumpfes Messer wird es auch tun).

Das Öffnen der XBOX ist eigentlich super einfach. Die äußere Abdeckung umschließt die Hardware nach dem Sandwich-Prinzip. Die größte Hürde besteht meiner Meinung nach darin, das Plastikgehäuse zu öffnen. Dieses ist ähnlich wie bei Notebooks zusammengeclipt. Als erstes eine eventuell eingelegte Disk entfernen und das Gerät vom Netz trennen. Ist die Abdeckung erst einmal entfernt, können die einzelnen Komponente Stück für Stück mit den Torx-Schraubendrehern entfernt werden und nach dem Öffnen des oberen Metall-Case ist der Blick auf die Hardware frei. Festplatte, BluRay-Laufwerk und Lüfter sind nur aufgesteckt und schnell ausgebaut. Den gesamten Prozess im Fließtext zu beschreiben, finde ich sehr umständlich. Ich empfehle euch dazu einfach folgendes Demontage-Video, welches mir selbst geholfen hat:

Habt ihr die Platine aus dem Metall-Gehäuse gelöst, kann nun der Kühler entfernt und so der Rechenkern freigelegt werden. Dazu muss die auf der Rückseite der Hauptplatine aufgespannte X-Klemme des Radiators von den vier Pins gelöst werden. Das ist etwas heikel, da die Halterungen dicht über der Platine liegen! Um das Board nicht zu verkratzen, habe ich vorsichtshalber etwas untergelegt. Die Metall-Clips habe ich relativ leicht entfernt, in dem ich einen Schlitz-Schraubendreher eingehakt und den Clip entgegen dem Uhrzeigersinn drehend vom Pin gelöst habe.

sauber gemacht

Da ihr nun alle erforderlichen Teile demontiert habt, könnt ihr diese mit einem Pinsel und etwas Druckluft leicht entstauben. Auch die Radiatorlamellen sollten frei sein, damit die Abwärme gut abströmen kann. Zugegeben, nach fast 5 Jahren ist die Platine und der Lüfter weit weniger verstaubt als ich angenommen hatte, das kommt aber auch auf die Betriebsstunden und den Standort an.

Die alte Wärmeleitpaste habe ich vom Radiator und der CPU mit einem Tuch und etwas Reinigungsspiritus entfernt. Sie war bereits vertrocknet und meiner Meinung nach zu ungleichmäßig aufgetragen. Hier sollte doch noch was rauszuholen sein!

Neue Wärmeleitpaste

Gleiches Spiel wie beim PC: Im Prinzip tut es jede beliebige Wärmeleitpaste. Dennoch gibt es Unterschiede bei der Wärmeleitfähigkeit verschiedener Produkte. Auch kann ich aus eigener Erfahrung sagen, dass sowohl die aufgetragene Menge als auch die Methode des Auftragens das Ergebnis erheblich beeinflussen kann.

Zum Einsatz kam die MX-4 von Arctic, welche zur Zeit bei vielen Händlern beworben wird. Aber auch mit Produkten von Thermal Grizzly [3] habe ich gute Erfahrungen gemacht.

Zum gleichmäßigen Verteilen der Paste habe ich einen alten Schaber benutzt. Dabei darauf achten, dass der Chip komplett bedeckt ist. Die Schicht sollte so aufgetragen werden, dass der Chip gerade nicht mehr darunter zu erkennen ist. Im Anschluss den Radiator gleichmäßig aufsetzen und mit dem X-Halter wieder auf der Platine befestigen.

Im Nachhinein habe ich auf den Bildern die ringförmig um den CPU angebrachten schwarzen Chips mit der Aufschrift „SAMSUNG“ entdeckt, wovon ich ausgehe, dass es sich um den RAM handelt und mich gefragt, ob man durch das zusätzliche Anbringen von z.B. Kupfer-Heatsinks eine noch bessere Wärmeabgabe erreichen könnte. Vielleicht teste ich das noch…

Lüftertausch

Wollt ihr den Lüfter tauschen, müsst ihr den Ersatz zunächst mit Werkzeug zurechtschneiden und damit in Form bringen, das Metallgehäuse lässt sich sonst nicht schließen.

Wenn man sich den originalen XBOX-Lüfter anschaut, sieht man, dass es sich um einen handelsüblichen 120mm PWM-Lüfter (4-Pin / 12V / 0,5A) handelt, wie er auch in PCs zu finden ist. Angeschlossen ist dieser über einen „kleinen“ PWM-Anschluss, wie er oft bei Grafikkarten zu finden ist. Nun habt ihr zwei Möglichkeiten: Entweder ihr kauft euch ein PWM zu VGA Adapterkabel (5€ im Internet), oder ihr nehmt einen Lötkolben, knipst die vier Kabel durch und verwendet den Originalkabelbaum des XBOX-Lüfters, so wie ich es bei meiner VEGA 64 Lüftermod gemacht habe. Die Kabelbelegung sieht bei einem 4-PIN PWM Lüfter normalerweise so aus:

Da der XBOX-Serienlüfter komplett schwarz ist, müsst ihr die Belegung wahrscheinlich ausprobieren. Ich habe mich dieses Mal für die lötfreie Option entschieden, da ich noch einen solchen PWM-Adapter zuhause hatte.

Im Prinzip hat man freie Wahl was den Hersteller angeht. Da ich bereits mit Noctua gute Erfahrung gemacht hatte, habe ich mich für einen Noctua NF-F12 entschieden. Das Modell hat die gleiche Leistungsaufnahme wie der Serienlüfter der XBOX. Hitzeprobleme hatte ich nicht akut bei der XBOX, deswegen war mir bei der Auswahl der geringe Geräuschpegel wichtiger.

Der neue 120mm Lüfter passt genau auf den Radiator, auch wenn er nicht die passende Clip-Halterung dafür hat. Mein NF-F12 Modell ist zusätzlich noch mit einer „Anti-Vibrations-„Gummibefestigung versehen, welches dem Lüfter einen rutschfesten Halt gibt.

Zunächst habe ich die Funktion des neue Lüfters getestet, indem ich die das entfernte WLAN-Modul, Lautsprecher und das Frontalpanel wieder verbunden und die XBOX im offenen Zustand gestartet habe. Dabei habe ich besonders darauf achtet, ob die PWM-Steuerung funktioniert und der Lüfter auch bei niedriger Drehzahl zuverlässig läuft, da im oben erwähnten reddit [1] berichtet wurde, dies hätte nicht mit jedem getesteten Lüfter geklappt.

Den Airflow beachten

Vor der Demontage dachte ich, der Lüfter würde, wie bei PCs üblich, die kühle Luft durch den Radiator pusten, da lag ich allerdings falsch. Da solltet ihr bei der Montage des neuen Lüfters aufpassen, falls ihr diesen wie ich zurechtschneiden wollt:

Nach dem Öffnen der Abdeckung wird mir klar – und das ist auch logisch: Der obere Lüfter saugt die Luft über die Seiten der XBOX über die periphere Komponenten auf dem Mainboard an, durch den Radiator hindurch und gibt die Abwärme über die Oberseite ab. Entsprechend der Ausrichtung der Gehäuse-Lamellen habe ich den Luftstrom mithilfe der seitlich aufgetragenen Markierungen noch oben hinten (↑→) ausgerichtet.

was nicht passt, wird passend gemacht

Bei der ersten Anprobe musste ich feststellen, dass der Lüfter zwar gut sitzt, sich das innere Metall-Case aber so nicht mehr schließen lassen würde, da dieses eine spezielle 120mm Aussparung mit Gummipolsterung für den Lüfter hat. Erst habe ich überlegt, die obere Metallabdeckung wegzulassen, aber da dort die WLAN-Antenne befestigt ist und das Gehäuse sicher auch ein Dämmfaktor bei der Geräuschemission ist, habe ich mir kurzerhand eine Metallsäge und -feile geschnappt und die oberen vier Ecken des Noctua-Lüfters abgesägt und abgerundet, was nur wenige Minuten dauerte und ein recht zufriedenstellendes Ergebnis erzeugt hat.

Die abgerundeten Ecken sollten genau auf den Schaumstoffring der Gehäuseöffnung passen, damit es nicht zur Vibrationsübertragung auf das Metall kommt (s. Bild). Nach einer kurzen Anprobe habe ich den Lüfter dann mit vier Kabelbindern auf den Radiator geschnallt und die XBOX entsprechend den vorhergehenden Demontage-Schritten wieder zusammengeschraubt.

Beobachtung und Fazit

Über die XBOX-Software gibt es keine Möglichkeit, die Temperaturen auszulesen und auch ein Infrarot-Thermometer habe ich nicht. Da bleibt nur der subjektive Eindruck. Und der überzeugt!

Wenn ich bei eingeschalteter XBOX die Hand über den aufsteigende Abluft halte, ist dieser bereits im Leerlauf (minimale Drehzahl) deutlich wärmer, der Radiator dabei nur lauwarm. Unter Last (aktueller Titel wie RDR2 oder Tomb Raider) erhöht sich die Lüfterdrehzahl dann leicht, was aber bei dem Noctua nicht zu hören ist. Auch beim längeren Spielen vom Sofa aus kann ich die Konsole nicht hören (abgesehen vom Lüfter des Netzteils!).

Daraus schließe ich, dass die erneuerte (und wahrscheinlich auch qualitativere) Wärmeleitpaste die Hitze wesentlich schneller an den Radiator abgibt und der neue Noctua-Lüfter mit seinem optimierten Luftstrom im Vergleich zum Serienlüfter wohl auch bei gleichem Aufwand mehr Luft pro Minute durch die XBOX bewegen kann (da keine Ruckler oder Microtearing beim Spielen auftreten, gehe ich nicht davon aus, dass die XBOX sich wegen Überhitzung heruntertaktet).

Im zweiten Beitrag werde ich berichten, wie ich die interne Festplatte durch eine SSD getauscht habe. Das war um einiges komplizierter, als ich zunächst angenommen hatte. Schaut demnächst wieder vorbei oder abonniert einfach den Blog per Mail, wenn ihr wissen wollt, wie es weiter geht… →

Alte Spiele Neuer Rechner – Teil 3: TES Morrowind

Bethesda’s The Elder Scrolls Reihe gehört zu den ganz großen Klassikern der Fantasy-Rollenspiele auf dem PC. Der dritte Teil der Serie ist 2002 – also vor 17 Jahren – für Windows 98/ME und XP erstmalig in 3D erschienen und ist meiner Meinung nach auch heute noch ein Geheimtipp für Liebhaber klassischer RPGs und für Fans der Elder Scrolls Serie sowieso unverzichtbar.

You were dreaming. What’s your name?

– Jiub

Die GOTY Version mit den beiden Add-Ons Bloodmoon und Tribunal ist zum Beispiel bei Steam oder GOG für ca. 15€ erhältlich und lässt sich ohne weiteres auch direkt starten und spielen, allerdings mit der großen Einschränkung, dass sich die Auflösung im Spiel auf maximal 1024×768 einstellen lässt. Das hat zur Folge, dass das Gesamterlebnis (wenn man nicht gerade einen alten Röhrenmonitor Zuhause stehen hat) sehr verpixelt und die Schrift unscharf ist. Hinzu kommt, passend zum November, die extrem kurze Sichtweite im Spiel, damals leistungsbedingt begrenzt.

Diese Aspekte lassen sich mit einigen Modifikationen (Mods) einfach und unkompliziert ausbessern, so dass das Spiel auch auf modernen Rechnern elegant aussieht und Spaß macht. Wie das geht, lest ihr hier im Beitrag!

  • Entweder ihr besitzt die GOTY Version des Spiels, welche ihr zum Beispiel bei Steam oder GOG bekommt, oder
  • ihr habt noch eine alte CD mit den beiden Erweiterungen Zuhause. Dann solltet ihr die letzten Patches installieren, welche ihr bei Bethesda findet.
  • Ihr benötigt einen kostenlosen Account bei Nexusmods, damit ihr die Mods für das Spiel herunterladen könnt sowie ein Archivprogramm wie z.B. 7-Zip.

Zunächst startet ihr das Spiel einmal und setzt sowohl in den Optionen des Launchers als auch in den Ingame Optionen alle Grafikeinstellung auf das Maximum. Zur Sicherheit macht noch eine Kopie des Spielverzeichnisses, falls etwas schief geht und ihr das Spiel neu installieren müsst.

Patches

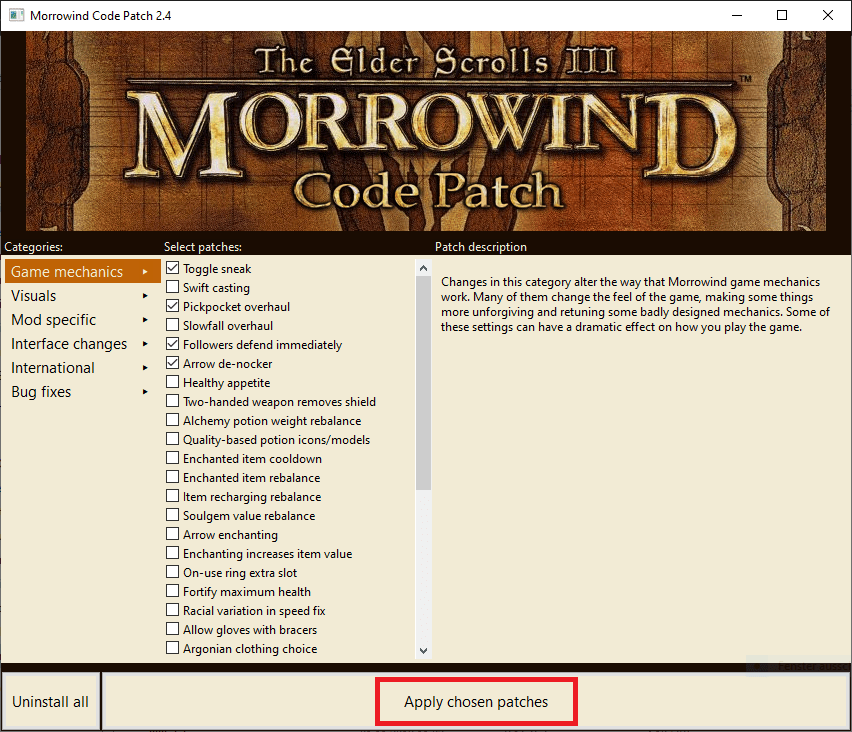

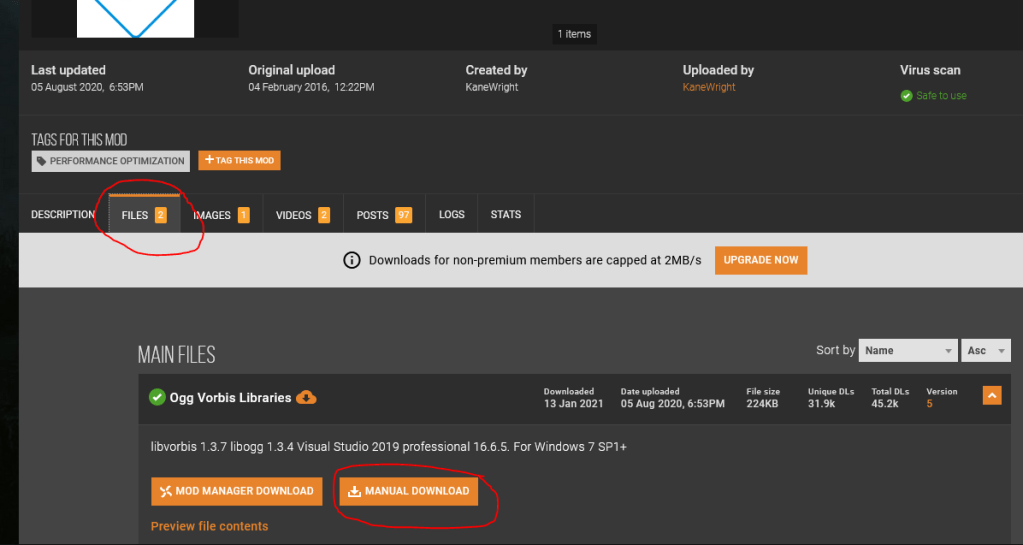

Als erstes ladet ihr euch den Morrowind Code Patch (im „Files“ Tab, dann „Manual Download“) herunter und entpackt das Archiv direkt ins Programmverzeichnis von Morrowind, typischerweise

C:\Programm Files (x86)\Morrowind\

Dort führt ihr die Morrowind Code Patch.exe aus. Der Patcher behebt einige Fehler im Spiel und schaltet zudem alle gängigen Bildschirm-Auflösungen frei. Im erschienenen Fenster apply chosen patches anklicken, fertig. Die vorgewählten Änderungen enthalten die typischen Fehlerkorrekturen und Verbesserungen, ohne die Mechanik des Grundspiels zu verändern.

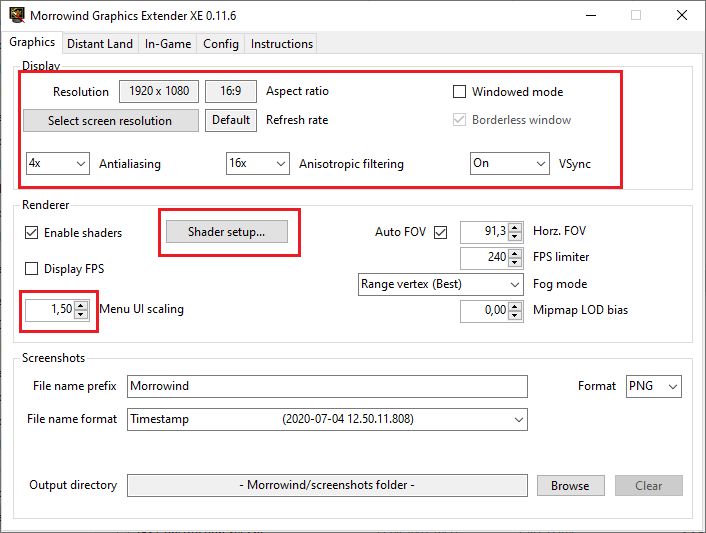

Als nächstes ladet ihr den Morrowind Graphics Extender XE. Das Setup sollte den Patcher ins bereits vorhandene Morrowind-Verzeichnis installieren. MGE XE erhöht die Sichtweite im Spiel, bringt verbesserte Shader-Effekte sowie eine anpassbare UI-Skalierung (wegen der Auflösung) mit. Wenn ihr im Programmverzeichnis das Konfigurationsfenster MGEXEgui.exe öffnet, könnt ihr die Einstellungen vornehmen:

  • Hier wählt ihr eure native Desktop-Auflösung (1920×1080 ist Full-HD) sowie Anisotrophe Texturfilterung (16x) und die Kantenklättung (x4) um die Gesamtdarstellung zu verbessern.
  • Unter Shader setup… schaltet ihr zusätzliche Postprocessing-Effekte wie HDR und Bloom dazu. Die Effekte sind subtil und eine sinnvolle Ergänzung, es bleibt aber Geschmackssache und optional.
  • Als Folge der erzwungen hohen Auflösung wirkt die Benutzeroberfläche (UI) im Spiel vergleichsweise winzig. Durch einen Menu UI Scaling Faktor von 1,50 gleicht ihr das einfach aus.

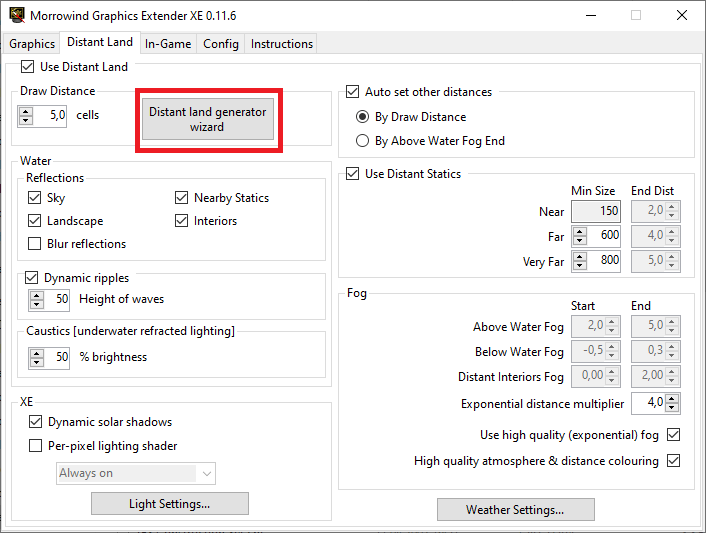

  • Im zweiten Tab Distant Land klickt ihr auf Distant land generator wizard und bestätigt das Fenster (via continue / automatic setup). Die anderen Parameter so belassen, wie sie sind. Dadurch könnt ihr im Spiel weiter sehen und mehr Details in der Spielwelt wahrnehmen.

Jetzt benötigen wir entsprechend der UI Skalierung noch eine hochauflösende Schriftart, sonst scheinen die Texte im Spiel sehr verpixelt. Dazu gibt es Better Dialogue Font.

  • Den Inhalt des Archivs entpacken, ins Morrowind-Spielverzeichnis kopieren und überschreiben.

Spielgrafik

Im letzten Schritt laden wir uns jetzt noch hochauflösende Spielgrafiken herunter. Das noch vergleichsweise junge Projekt Morrowind Enhanced Textures hat mithilfe von KI die Originaltexturen im Spiel hochskaliert (Upscaling). Das Ergebnis ist fantastisch!.

  • Morrowind Enhanced Textures 3.0 1K sowie das MET 3.1 update herunterladen und nacheinander ins Spielverzeichnis kopieren.
  • Die Option 1K (entspr. Full HD) ist für das Spiel mehr als ausreichend.

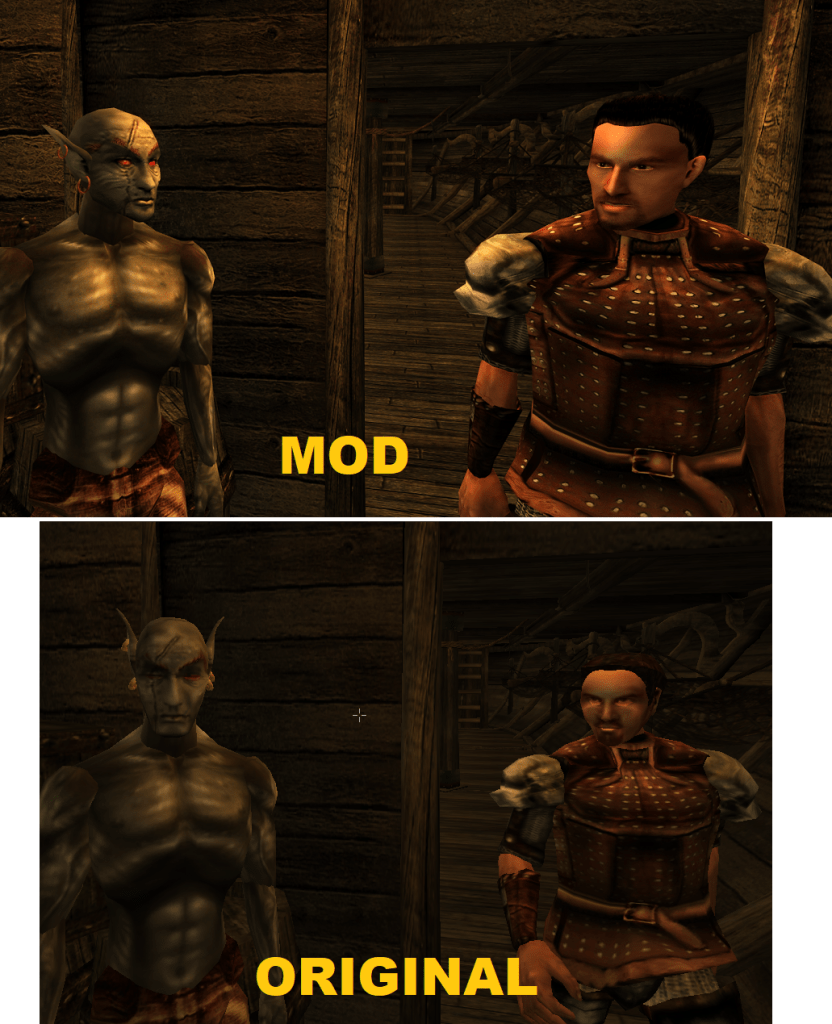

Westly’s Pluginless Head and Hair Replacer verbessert die plastische Darstellung der NPC Gesichter im Spiel. Kleine Mod, großer Unterschied.

  • Das Archiv ins Spielverzeichnis entpacken (Data Files)

Zum Schluss müsst ihr im Launcher unter Data Files alle durch die Mods hinzugekommenen Plugin Files (*.esp) aktivieren und mit OK bestätigen. Gegebenenfalls überschreibt der Launcher nun die durch MG XE vorgenommene Einstellung der Auflösung, so dass ihr den Patcher im Spielverzeichnis erneut öffnen und die Auflösung anpassen müsst!

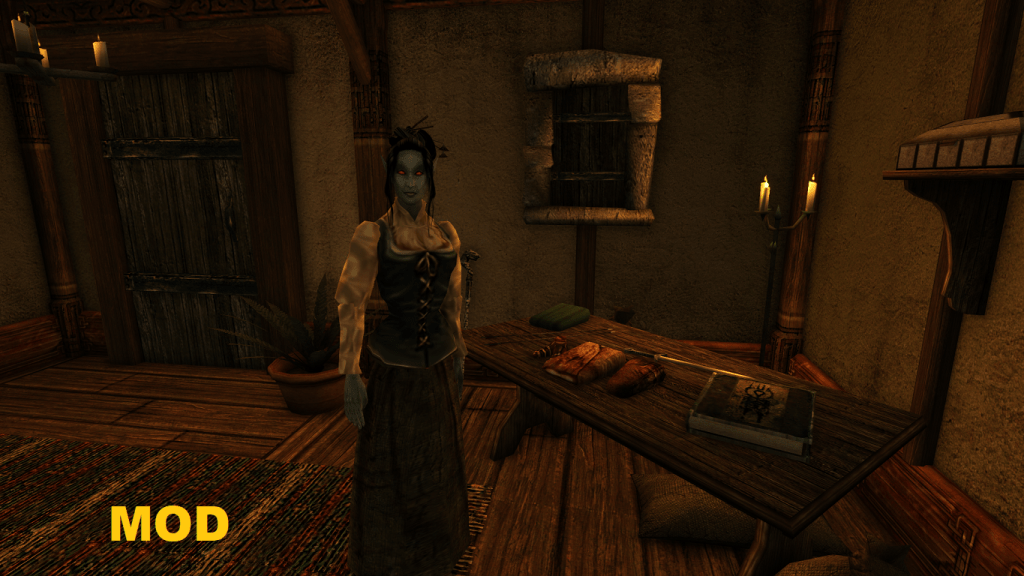

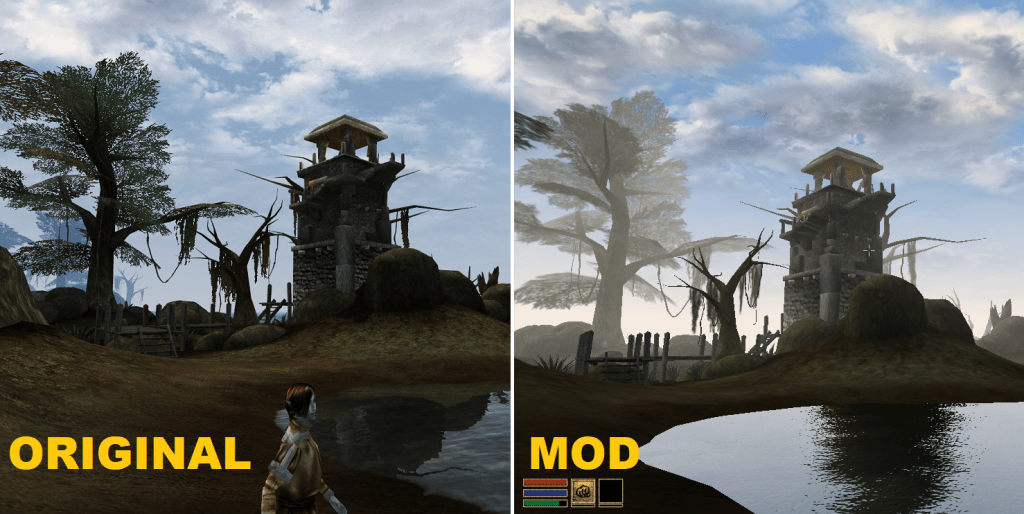

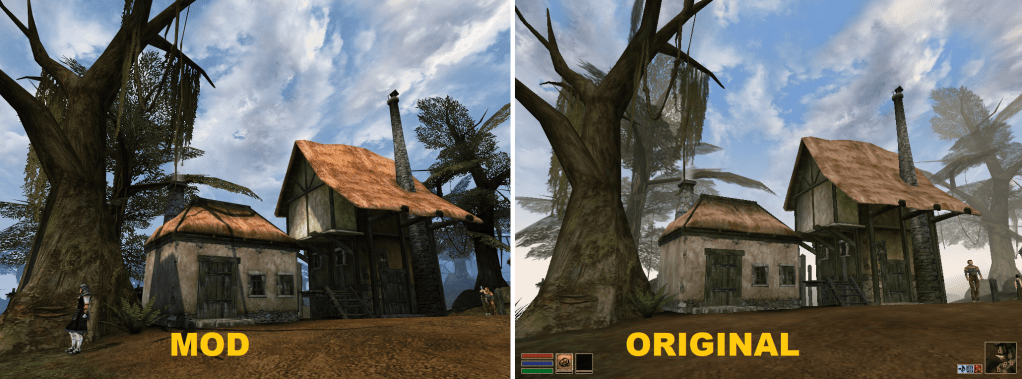

Damit sind wir mit der Grundeinrichtung des Spiels schon fertig und dem Spielspaß sollte nichts mehr im Wege stehen! Einige vorher-nachher Vergleichsbilder von mir mit diesen Modifikationen…

Trivia

Wollt ihr das Spiel noch weiter grafisch aufhübschen oder um Funktionen erweitern, bietet sich dieser Modguide der S.T.E.P. Community an.

Die Spielmechanik Morrowinds unterscheidet sich grundlegend in der von Skyrim oder Oblivion. Attribute und Trefferwahrscheinlichkeit spielen eine viel größere Rolle. Wenn ihr neu im Spiel seit oder euch der Einstieg schwer fällt, kann ich die sehr guten (englischsprachigen) Erklärungen und Tipps von Lyle Shnub auf YouTube empfehlen.

Auch 17 Jahre nach dem Release ist Morrowind zwar nicht mehr das neueste Spiel, genießt aber einen gewissen Kultstatus n der Fangemeinde, wie folgendes Musikvideo von youngscrolls deutlich macht… 😀

Mod: Zurück zu Windows 98 – Teil II

Im ersten Teil haben wir das Aussehen und Verhalten des Explorers sowie des Startmenüs und der Taskleiste angepasst. Im zweiten Teil des Tutorials „Zurück zu Windows 98“ ergänzen wir den Desktop nun noch um die fehlenden Hintergründe und Systemgeräusche und finden ein passendes Kleid für Firefox.

Hintergründe und Sounds

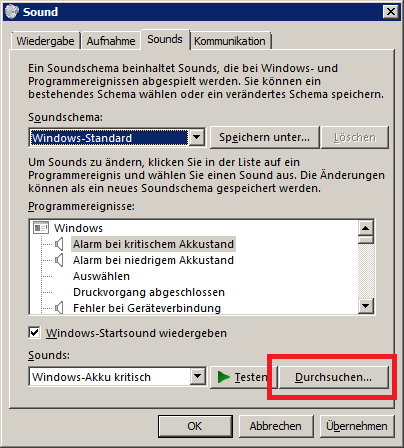

BeingManan.com hat die verschiedenen Wallpaper und Sounds aus Windows 98 gesammelt und als Windows-Ressource-Pack-Dateien zum Download bereitgestellt. Seit ihr mit den win98_mod6vorgegebenen Einstellungen zufrieden, könnt ihr die heruntergeladenen Designs einfach übernehmen. Wenn ihr euren Desktop weiter personalisieren wollt, steht es euch offen, die *.themepack Dateien mit dem im letzten Teil genannten Programm 7-Zip zu dekomprimieren und die einzelnen Elemente daraus zu entnehmen. Die Hintergründe können dann manuell oder in ein neues Design hinzugefügt werden. Die Sounds müsst ihr ebenso in den Anpassungseinstellungen der Systemsteuerung (siehe letzter Teil) im aktuellen Design unter „Sound“ hinzufügen. Dabei habt ihr die Möglichkeit, jede Aktion einzeln zu verändern.

Passendes Firefox-Theme installieren

Da Firefox weiterhin im noch relativ jungen Aurora-Look daherkommt, gilt es nun, für Firefox noch ein passendes Theme zu finden, da das „Default Theme“ auf Aero-Fenster optimiert ist und im klassischen Design zugegebenermaßen ausgesprochen hässlich wirkt. Für diesen Zweck gibt es zwei Themes, die sich meiner Meinung nach besonders gut eignen:

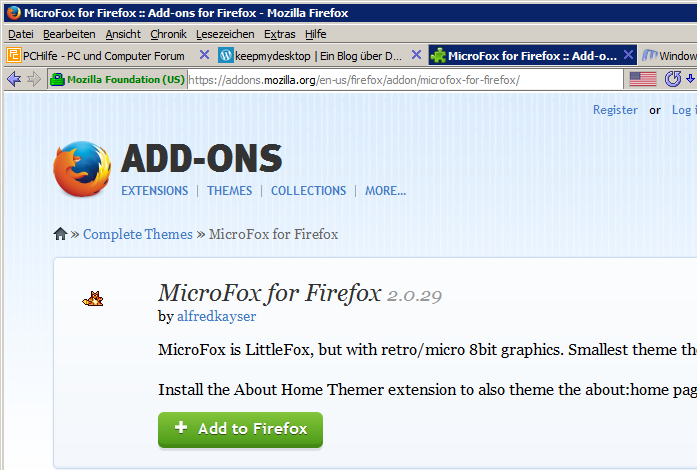

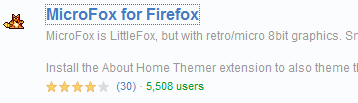

win98_mod5Microfox und Littlefox

Diese beiden Themes sind optimiert für das klassische Windows-Design und bieten gleichzeitig einen pragmatischen Bedienkomfort mit optimaler Bildschirmausnutzung. Für unsere Zwecke praktisch ist außerdem, dass die Themes bereits klassische „8-Bit“ Symbole enthalten, die sich sehr gut an unser Windows 98 Design anpassen. Die Themes sind in der offiziellen Add-On-Galerie von Mozilla zu finden: https://addons.mozilla.org/en-us/firefox/addon/microfox-for-firefox/

Nach der Installation des Firefox-Themes bleibt noch die Titelleiste zu aktivieren, die seit einigen Versionen deaktiviert ist. Um Firefox wieder in einem „normalen“ Fenster anzeigen zu lassen, klickt ihr einfach auf den Firefox-Menü-Button und wählt bei „Anpassen“ im Fenster unten links „Titelleiste“. Fertig!

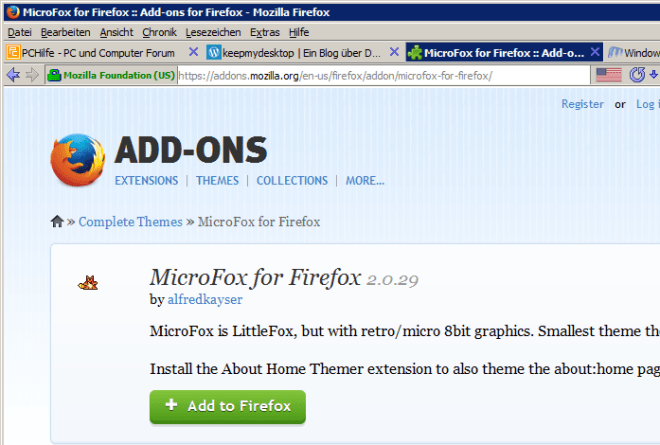

win98_mod7

Ihr benutzt den Internet Explorer? (Retro!) ClassicShell bietet auch UI-Optionen für den Internet Explorer an, um zumindest die rudimentäre Anordnung der Bedienelemente wie in den Vorgängerversionen wiederherzustellen. Diese findet ihr im Startmenü unter Class Shell / Classic IE Settings.

Eure Vorschläge

Mit Teil I und II dieses Mod-Tutorials habt ihr nun die Möglichkeit, euer Windows wie Windows 98 aussehen zu lassen. Mir hat die Modifikation sehr gefallen, da ich die „griffige“ Oberfläche der Vorversionen von Windows vermisst habe und man gerade gegen den aktuellen „Design-Trend“ von Windows Akzente setzen kann.

Ich hoffe, ich konnte euch mit dem Tutorial weiterhelfen. Falls ihr noch weitere Vorschläge habt um Windows 98 noch authentischer abzubilden freue ich mich über eure Kommentare!

// PS: Passend zum Surfen empfehle ich „Buddy Holly“ von Weezer (1994), da kommt Stimmung auf 🙂
